米兰体育官方下载入口手机版 是汽车上较早使用的一种制动器，也是较多应用在货车或客车上的制动器。米兰体育官方下载入口手机版 与盘式制动器相比，最大的优点是使用较小的力就可以产生巨大的制动力，但其抗热及抗水衰退性、制动器间隙自调节性、制动方向稳定性较差。

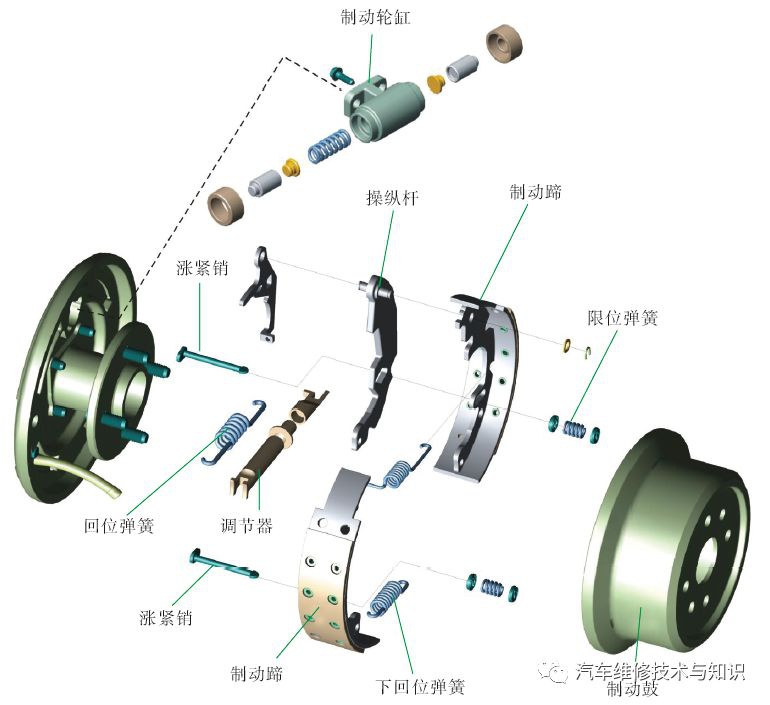

米兰体育官方下载入口手机版 可以应用在前轮，也可以应用在后轮。米兰体育官方下载入口手机版 相对盘式制动器有更多的组成部件，其基本部件主要包括底板、制动轮缸、回位弹簧、限位弹簧、调节器、制动蹄、制动鼓等。
米兰体育官方下载入口手机版 ▲
工作原理：当施加制动力时，制动踏板作用力经真空助力器助力后传递到制动主缸。制动主缸将液压油压送入制动管和制动软管，在液压压力的作用下，制动轮缸活塞推动制动蹄外张，使之与制动鼓接触，制动蹄与制动鼓之间的摩擦力迫使制动鼓的转速下降，从而降低车速，最终使车辆停止行驶。当解除制动力时，液压系统的液压压力下降，在回位弹簧的作用下，制动轮缸活塞回位，制动蹄与制动鼓分离，两者间的摩擦力消失。
现在车辆大多采用盘式制动器。当制动踏板踩下时，装在壳体内外侧的制动衬块被液压力压靠在转动的制动盘上。动能通过摩擦转变为热，汽车被制动。盘式制动器在抗衰退性能、灵敏度和维护性等方面均优于米兰体育官方下载入口手机版 。

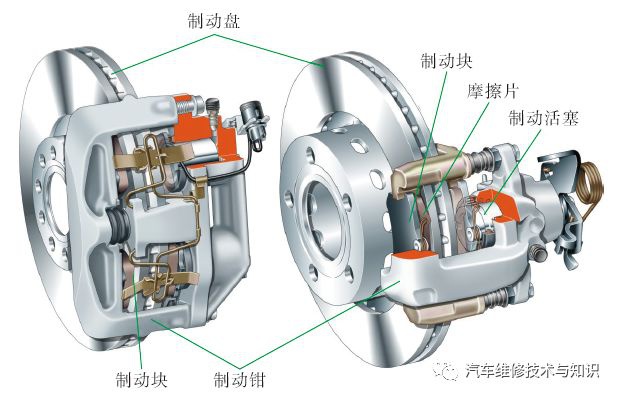

盘式制动器 ▲

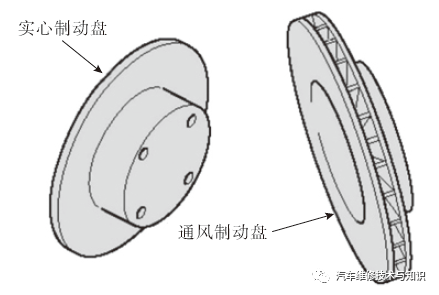

盘式制动的盘分为实心制动盘和内通风式制动盘。
盘式制动分类 ▲
实心制动盘用于需要较小制动力的小型汽车。而内通风式制动盘用于高档车辆。制动盘转动时，内部的气道产生一种风扇效果，与实心制动盘相比，冷却更快。
(以奇瑞A3为例讲解）
01 使用17#套筒、力矩扳手拆下左前轮胎五颗紧固螺栓，然后取出轮胎（轮胎的拆装方法与其他车型相同，在此不再赘述）。力矩：（110±10）N·m。02 使用平口螺丝刀将左驱动轴紧固螺母凹陷部分撬起。

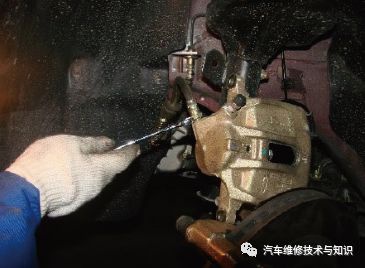

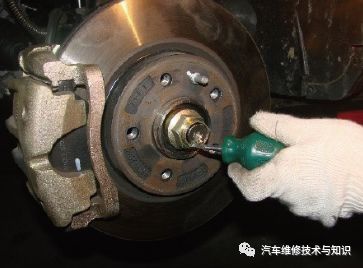

撬起驱动轴紧固螺母凹陷部分 ▲
03 使用32#套筒、力矩扳手拆下左驱动轴紧固螺母。力矩：（270±20）N·m。04 取下左驱动轴紧固螺母和里面的垫片。05 使用13#套筒、棘轮扳手拆下制动分泵与制动钳连接的两个螺栓，然后将其平稳地放在挡尘板和转向节上。力矩：（22±1）N·m。
06 取出制动片。07 使用17#套筒、棘轮扳手拆下转向节与制动钳连接的两个螺栓，并取下制动钳。力矩：（85±5）N·m。

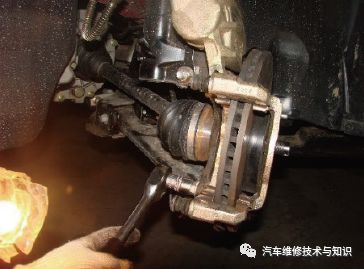

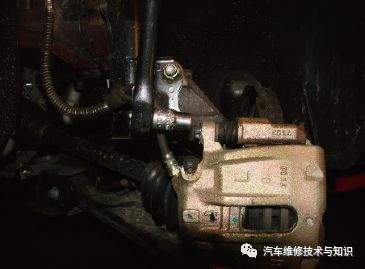

拆下转向节与制动钳连接螺栓 ▲
08 使用11#梅花扳手拆下制动盘定位螺钉。力矩：（8±1）N·m。09 使用13#梅花扳手拆下制动油管与制动分泵连接螺母后，使用干净的容器回收制动液，然后取下制动分泵。力矩：（17±1）N·m。
10 安装步骤请参考拆卸步骤，以相反的顺序进行。

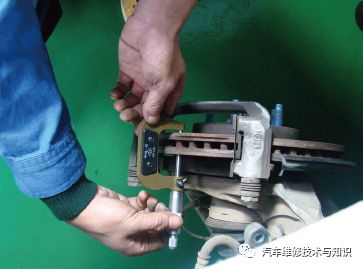

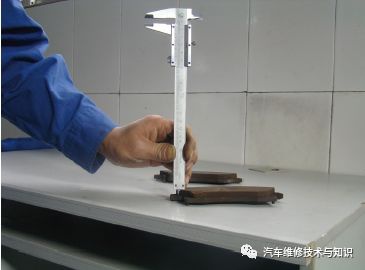

制动衬块的检查 ▲
标准厚度：11.0mm最小厚度：1.0mm
02 制动盘厚度检查：· 清洗制动盘摩擦面。· 用千分尺测量并记录沿制动盘圆周均匀分布的4个或4个以上位置点的最小厚度。务必确保仅在制动片衬面接触区域内进行测量，且每次测量时千分尺与制动盘外边缘的距离必须相等。· 如果制动盘厚度超过规格，则制动盘需要进行表面修整或更换。
检查制动盘厚度，如果前制动盘厚度小于最小值，则更换前制动盘。
制动盘厚度检查 ▲
标准厚度：26.0mm最小厚度：24.0mm

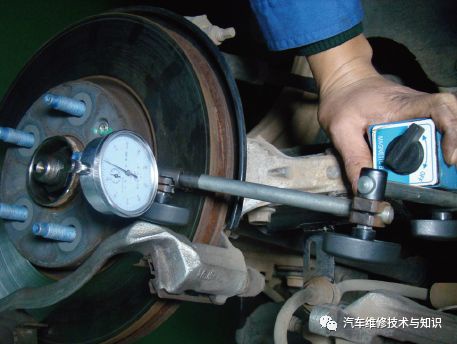

03 制动盘跳动检查：· 安装前制动盘。· 使用专用工具和轮毂螺母拧紧制动盘。力矩：110N·m。· 将百分表安装在减震器上，远离车桥轮毂和转速传感器。使用百分表在制动盘边缘距离外侧13mm的位置测量制动盘跳动。最大制动盘跳动：0.05mm
百分表检查制动盘跳动量 ▲

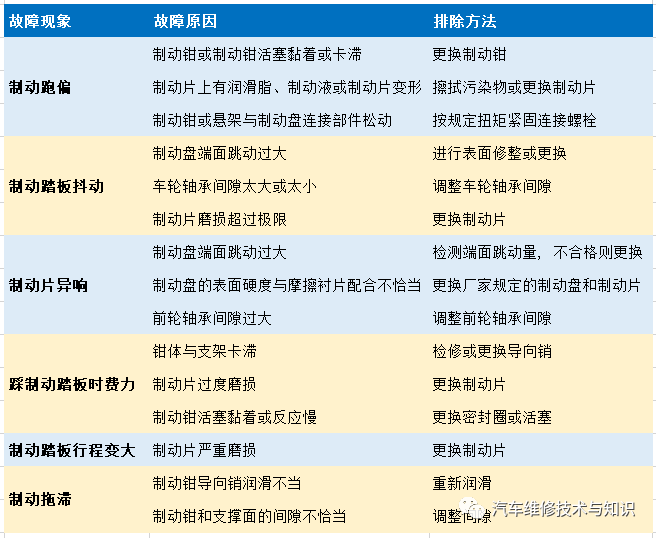

5. 盘式制动器常见故障分析
